MIT6.S081 lab4 traps

lab4其实是lec05的内容加上第四章中断相关内容。

Risc-V assembly

这一节需要明白：

• 系统调用的参数放在a0～a7寄存器中
• 函数嵌套调用由栈实现
• 必要的几个寄存器：ra、sp、pc、a0～a7
• Caller Saved register和Callee Saved register

Caller register就是函数调用方无论如何都会使用的寄存器，比如ra寄存器要保存函数返回的地址，无论在哪个函数调用中都会使用，因为需要函数调用方自己保存。考虑函数A调用函数B：进入A中后，ra中保存了A的返回地址，但在A中使用jal B后，ra中的值就变成了从B返回A的地址，那这样A就永远无法正确返回了。因此，ra是属于“在A调用B之前必须保存”的寄存器。

反之，Callee register就是调用方无需担心的寄存器。比如sp栈指针，在调用函数的过程它会被用到，自动压栈，然后函数返回又自动出栈。sp栈指针无需调用方保存，函数返回时会自动恢复。

为什么要区别Caller 和 Callee 保存？我直接保存所有寄存器不就行了么？

是的，保存所有寄存器是可以的，但是这样太浪费空间了。

再这么理解Caller Saved Register是会被 Callee 使用的寄存器，比如前述的ra寄存器，如果Caller不保存，ra的值就会丢失。

Callee Saved Register就是会被Caller使用的寄存器，Caller不用担心这部分寄存器，因为在调用的过程它们会自己保存恢复，比如sp寄存器。

• register 是大家共享的;
• caller save 意思其实是这片寄存器不建议 caller 使用，一旦 caller 使用了就记得保存在 stack 上，用完再复原;同理 callee save;
• 理论上所有的寄存器都 caller save 也是可以愉快地运行，但是这样做的话 stack 使用会很频繁，memory 的代价是比寄存器高很多的，所以得不偿失。
• 理想的情况是 caller 和 callee 都不用 save，用的时候不用操心。这样的话就需要划分一块区域给 caller，向 caller 保证这些是 callee save 的，您尽管放心存这里。另外一块区域自然对称地给 callee，向 callee 保证这些是 caller save 的。
• 这样就可以增加两边都不用操心 save-restore 的概率，因为 caller 和 callee 都有一块放心的自留地。

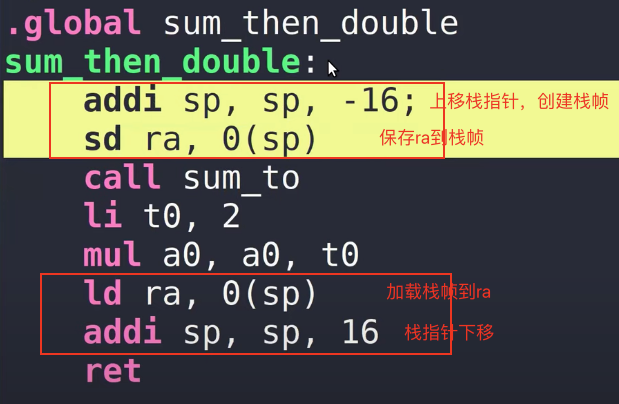

学生提问，为什在最开始要对sp寄存器减16？

TA：是为了Stack Frame创建空间。减16相当于内存地址向前移16，这样对于我们自己的Stack Frame就有了空间，我们可以在那个空间存数据。我们并不想覆盖原来在Stack Pointer位置的数据。

学生提问：为什么不减4呢？

TA：我认为我们不需要减16那么多，但是4个也太少了，你至少需要减8，因为接下来要存的ra寄存器是64bit（8字节）。这里的习惯是用16字节，因为我们要存Return address和指向上一个Stack Frame的地址，只不过我们这里没有存指向上一个Stack Frame的地址。如果你看kernel.asm，你可以发现16个字节通常就是编译器的给的值。

struct的内存布局：你可以认为struct像是一个数组，但是里面的不同字段的类型可以不一样。

Backtrace

看明白栈帧的内容，以及以下：

• fp（frame pointer）指向当前栈帧的指针
• sp（stack pointer）指向bottom of stack

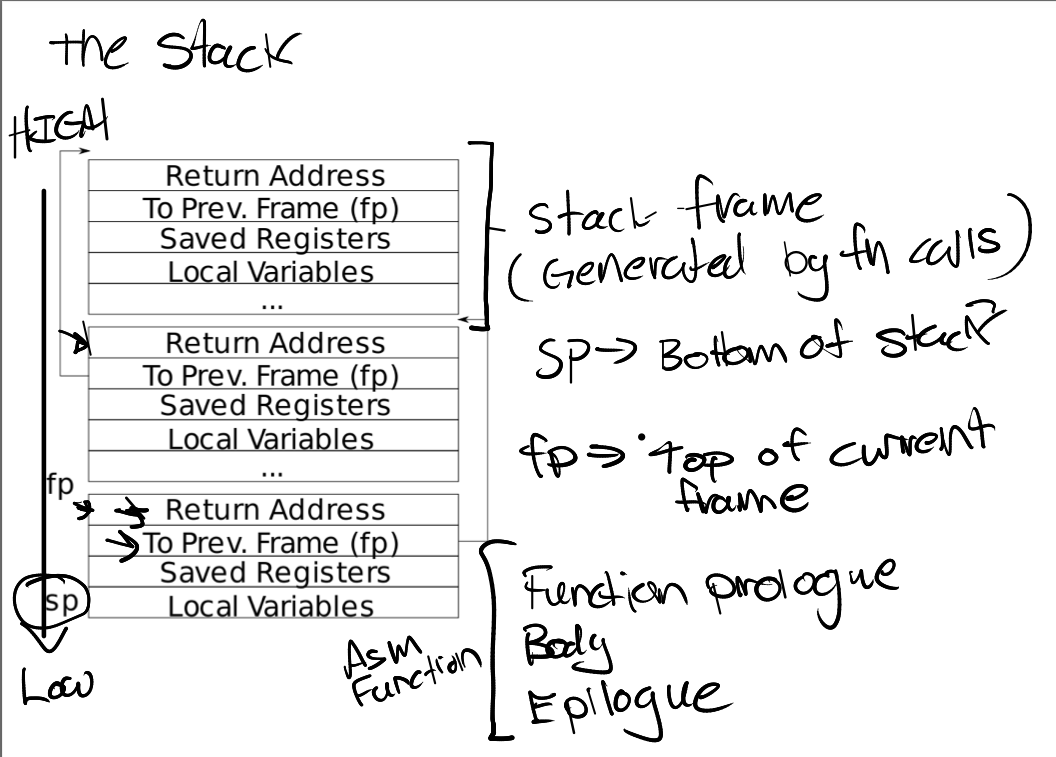

实验指导给出了一张栈布局的图片。可以看到栈由一个个栈帧组成，sp指向栈的底部，fp指向当前栈帧的顶部。

一个栈帧从上到下包括：

• 返回地址（fp-8）
• 前一个栈帧地址（fp-16）
• 保存的若干寄存器
• 局部变量

而S0寄存器保存了fp，因此就能通过fp遍历栈了。

void backtrace(void){
    printf("backtrace\n");
    uint64 fp = r_fp();
    uint64 top = PGROUNDUP(fp);
    uint64 down = PGROUNDDOWN(fp);
    while(down<fp && fp<top){
        printf("%p\n", fp);
        fp = *((uint64*)(fp-16));
    }
}

Alarm

这节就是实现一个系统调用，通过调用sigalarm能够触发固定n个ticks调用handler。

怎么实现呢？

其中一个要点就是理解时钟中断。xv6实现了时间片轮转调度的进程切换算法，依靠的就是trap.c中对于which_dev == 2类型的中断处理。

void usertrap(void) {
  	...
		else if((which_dev = devintr()) != 0){
      // ok
  	}
  	...
    if(which_dev == 2){
        yield();
    }
}

devintr() check if it’s an external interrupt or software interrupt, and handle it. returns 2 if timer interrupt, 1 if other device, 0 if not recognized.

yield() 则是让出时间片，将cpu控制权交到调度器手中，然后调度器选择一个可运行的线程进行运行。

test0 invoker handler

test0指导我们完成sigalarm系统调用的stub，但这还不够。我们在进程中需要维护

• 一个变量bool turn_on来表示是否开启了sigalarm
• 一个变量int interval来记录sigalarm中的间隔interval
• 一个变量int ticks表示累积的tick
• 一个函数地址uint64 handler来存handler

那么实现sigalarm的逻辑就很清晰了：

1. 调用sigalarm就是开启turn_on，然后记录间隔到interval，实际上可以用interval==-1来表示alarm是否开启；
2. 每次时钟中断if(which_dev == 2) , 检查interval，然后累积tick。再判断tick是否达到interval，如果达到，我们需要执行回调函数。

然而其中还有一些细节：

• 怎么去执行回调函数？怎么在用户态执行函数？

• 回调函数执行完，我们还需要返回被中断的代码，这个又怎么实现？

• 回调函数执行中也会触发时钟中断，怎么保证我N个tick执行一次回调函数？

指导中也提示了，当前我们处于内核中断处理程序中，回忆我们是怎么从中断返回的，没错就是设置sepc寄存器。在进程的trapframe的epc中保存了中断时的pc，我们依靠恢复pc来达到返回中断时的代码。

void usertrapret(void){
  ...
	// set S Exception Program Counter to the saved user pc.
  w_sepc(p->trapframe->epc);
}

那么第一个问题就很好解决了，直接将回调函数的地址填到进程trapframe的epc中。副作用是原先epc的值被覆盖，我们再也找不到这个值了。

test1/test2 resume interrupted code

在执行完回调函数数后，我们的代码并不能正确返回用户被中断的函数处，因为原先epc的值被覆盖了:-)

一个直观的想法我在进程的结构体中再开辟一个变量pre_epc保存epc的值。那要怎么将这个变量被重新加载到epc？

在实验指导中给出这样一个设计：在回调函数的返回前，必须调用sigreturn。这就给我们设置返回地址有了可乘之机，sigreturn就是用来设置返回地址。

实现

if(which_dev == 2){
    if(p->interval != 0){
        if(p->ticks==p->interval){
            *p->ptrapframe = *p->trapframe;
            p->trapframe->epc = p->handler;
        }
        p->ticks++;
    }
    yield();
}

uint64 sys_sigalarm(void){
    int interval;
    uint64 handler;
    struct proc * p;
    if(argint(0, &interval) < 0 || argaddr(1, &handler) < 0 || interval < 0) {
        return -1;
    }
    p = myproc();
    p->interval = interval;
    p->handler = handler;
    p->ticks = 0;
    return 0;
}
uint64 sys_sigreturn(void){
    struct proc * p = myproc();
    *p->trapframe = *p->ptrapframe;
    p->ticks = 0;// re alarm
    return 0;
}

最后保证N个tick执行一次回调函数，则是一个实现上的trick：尽管回调函数还是会被时钟中断，在中断中我们会增加tick，但是ticks==interval的时机只有一个。

这个解答了我在学习操作系统之前的困惑：回调函数也会占用cpu时间片执行，那么说好的N个时间片间隔执行一次回调函数是不准确的。只能说是N个时间片+执行回调函数花费的时间才是每个回调函数之间的时间间隔。

踩坑

关于“二次指针”：保存和恢复trapframe。

uint64 sys_sigreturn(void){
    struct proc * p = myproc();
    //p->trapframe = p->ptrapframe;
    *p->trapframe = *p->ptrapframe;
    p->ticks = 0;// re alarm
    return 0;
}

p是个指针变量，trapframe也是个指针变量。假如我不解引用，我保存的其实是个地址。当我对这个地址上的值作改变，我第二个指针指向相同的地址，这个地址值其实就是同一份，也改变了。说白了， 就是浅拷贝和深拷贝的区别，这里表现得更加隐晦。
