PG内存管理篇一

网上关于PG的内存管理博客讲得迷迷糊糊，上来给一大堆数据结构或者有图也是没有突出重点，本着学习的态度，我自己总结了一下。

基本思想

上下文

PG内存管理以上下文方式进行，何为上下文？就是一个内存管理器既有上文，又有下文，在逻辑组织上就是一颗树（有parent也有children）。

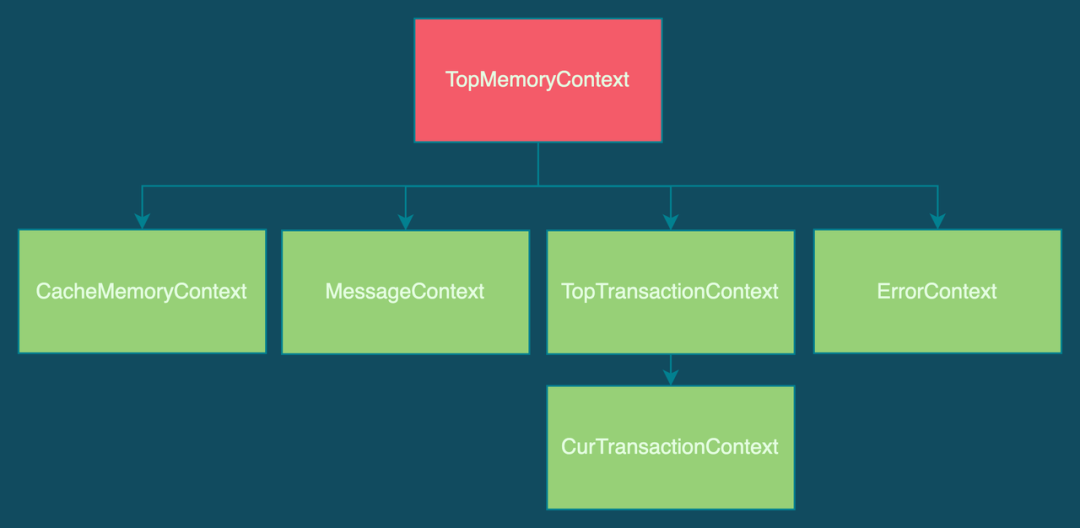

内存上下文机制本质上就是对内存进行分类和分层。

比如说我们需要为用户发来的命令，例如 "select * from t"，开辟一个内存空间并存储它，同时在对命令进行语法解析后生成的语法解析树也需要内存保存，因此 PostgreSQL 使用 MessageContext 来存储。

对于不经常改变的 Catalog Relation 可以放入缓存中，不必每次都从磁盘中读取，那么 Cache 所需的内存就可以由 CacheMemoryContext 进行管理。

当执行一个事务时，一定会伴随着内存分配，比如元组的扫描、索引的扫描或者元组的排序等等，这些内存可能需要在事务结束后才释放，因此可由 CurTransactionContext、ExecutorState、PortalHeapMemory 等内存上下文来管理。

可以看到，在数据库运行过程中，会不断地申请各种各样的内存，PostgreSQL 将其分门别类整理好，在内存释放时就将更加从容和方便。即系统中的内存分配操作在各种语义的内存上下文中进行，所有在内存上下文中分配的内存空间都通过内存上下文进行记录。因此可以很轻松地通过释放内存上下文来释放其中所有的内存，而不用费心地去释放其中的每一块内存。

也就是说，在相同上下文上的内存有着相似的语义（作用），那么可以共同管理，而不是每一块内存都去管理。

链式内存

有了上下文之后，那么具体的内存是怎么管理的呢？基本思想是数据库自己向操作系统OS（malloc）要一块大内存，然后分为若干大小的块状链条（freelist）数组管理。当数据库需要内存时，优先从freelist里找到匹配大小的块状内存使用，如果没有适合大小的链条结点，那么再向OS申请新的内存。

虽然思想简单，但在实现上有几个更加细致的点：

• 新申请的内存存储在一个块blocks中，而不是直接分配给freelist
• freelist管理的是chunk链表，而chunk则存在于blocks中
• 用完的blocks以链表的方式串在一起，头部则是新申请的blocks

Region-Based Memory Management

reference: https://smartkeyerror.com/PostgreSQL-MemoryContext

下图为 VC6 编译器在进行 malloc 调用时返回的结果的内存布局，其中 Debug Header 只有在 Debug 模式下才会出现，但是所分配内存区域的首、尾两端的 Cookie 却必不可少，因为它记录了一次 malloc 所分配的总内存，总计占用 8 Bytes。

也就是说，我们每次使用 malloc() 申请 24 Bytes 的内存，系统最少消耗 32 Bytes 的内存，那么对于应用程序来说，内存的实际使用率为 24/32 = 0.75。如果我们有 100 万个 malloc 调用，那么将会有非常多的内存用于 Cookie 中，如此一来内存使用效率将会非常之低。

PostgreSQL 使用了一种名为 Region-Based Memory Management 的内存管理方式，原理其实非常简单: 使用 malloc 申请较大的内存块，然后将该内存块切割成一个一个的小的内存片，将内存片返回给调用方。当调用方使用完毕返还时，并不会直接返回给操作系统，而是添加至 Free List 这一空闲链表的指定区域内，以用于下一次的内存分配。

也就是说，我们向操作系统申请24B的内存，会有8B附加信息。同样，由PG实现的内存管理中，我们申请的24B内存，也会有一些附加信息。

实际上，调用palloc返回的地址的前面，还有一片Header信息，用来记录这片内存大小等信息。

数据结构

OK，有了以上核心思想的铺垫以后，再看数据结构就很清楚明白了。

MemoryContextData负责记录和管理内存树的信息，AllocSetContext负责真正的分配和管理内存，PG向操作系统申请的内存以AllocBlock为单位。应用向PG要内存则从Block中切割出Chunk分配。应用使用内存完毕后，优先将Chunk归还到freelist（Chunk地址未变，freelist多了一个指向）。

MemoryContextData

typedef struct MemoryContextData{
    NodeTag     type;           /* identifies exact kind of context */
    MemoryContextMethods *methods;      /* virtual function table */
    MemoryContext parent;       /* NULL if no parent (toplevel context) */
    MemoryContext firstchild;   /* head of linked list of children */
    MemoryContext nextchild;    /* next child of same parent */
    char       *name;           /* context name (just for debugging) */
    bool        isReset;        /* T = no space alloced since last reset */
} MemoryContextData;

typedef struct MemoryContextData* MemoryContext;

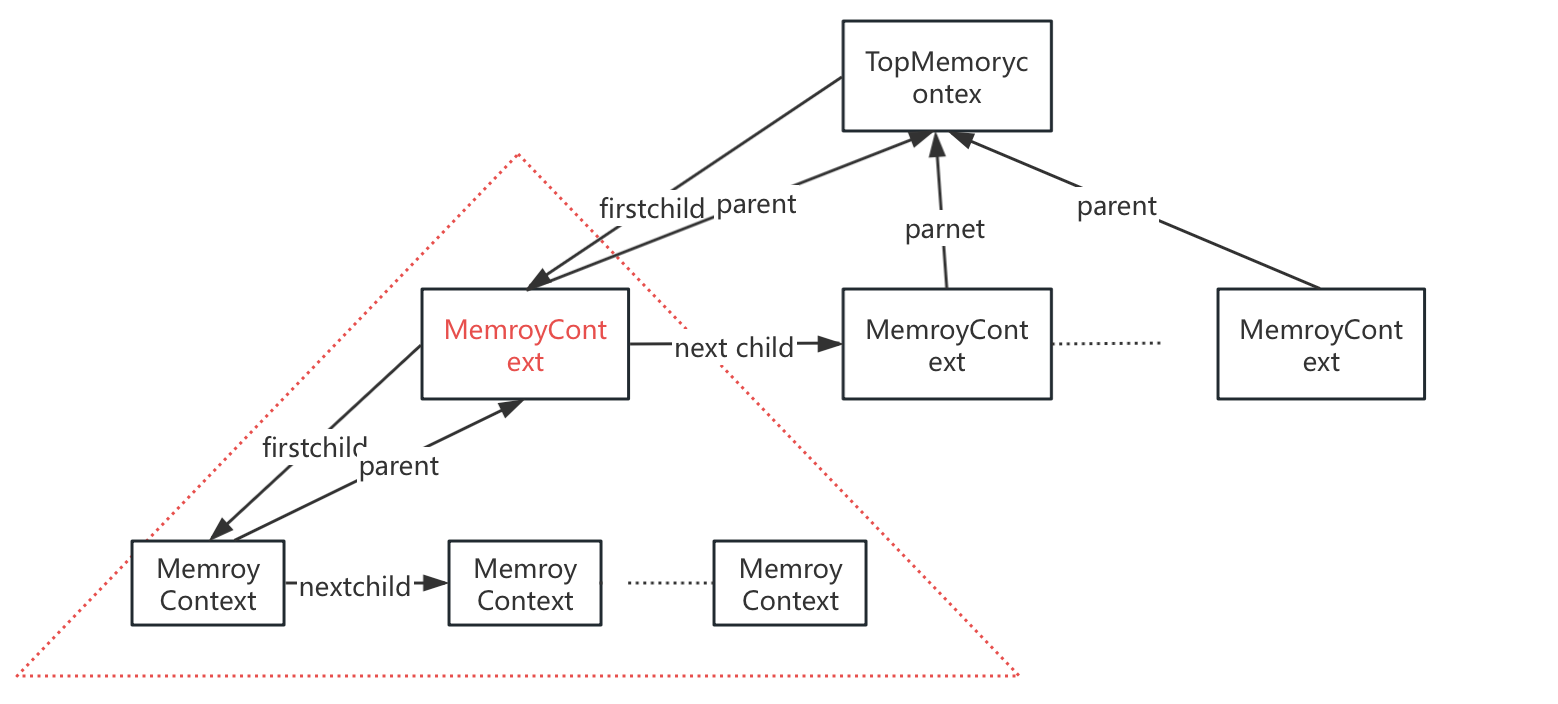

parent、firstchild和nextchild字段用于标识树，这其实构成的是一颗多叉树，树的每一层都是一个链表。

methods字段是一个函数表，这是C实现面向对象多态的一种手段，不懂的查询相关资料，这里不再赘述。实际上进行内存管理时，调用的是methods里的函数。methods里的函数其实是一个声明，可以有不同的具体实现，后续会绑定函数地址。

typedef struct MemoryContextMethods{
    void    *(*alloc) (MemoryContext context, Size size);                    // 内存分配
    void     (*free_p) (MemoryContext context, void *pointer);               // 内存释放
    void    *(*realloc) (MemoryContext context, void *pointer, Size size);   // 内存重分配
    void     (*reset) (MemoryContext context);                               // 内存重置
    void     (*delete_context) (MemoryContext context);                      // 删除某个内存上下文
    Size     (*get_chunk_space) (MemoryContext context, void *pointer);      // 获取内存片大小
    bool     (*is_empty) (MemoryContext context);                            // 判断内存上下文是否为空
    void     (*stats) (MemoryContext context,
                          MemoryStatsPrintFunc printfunc, void *passthru,
                          MemoryContextCounters *totals, bool print_to_stderr);
} MemoryContextMethods;

以上两个数据结构只是定义了树的关系，真正的内存在哪里？答案是另外一个大结构体AllocSetContext。

AllocSetContext

typedef struct AllocSetContext{
    MemoryContextData header;   /* Standard memory-context fields */
    /* Info about storage allocated in this context: */
    AllocBlock  blocks;         /* head of list of blocks in this set */
    AllocChunk  freelist[ALLOCSET_NUM_FREELISTS];       /* free chunk lists */
    /* Allocation parameters for this context: */
    Size        initBlockSize;  /* initial block size */
    Size        maxBlockSize;   /* maximum block size */
    Size        nextBlockSize;  /* next block size to allocate */
    Size        allocChunkLimit;    /* effective chunk size limit */
    AllocBlock  keeper;         /* if not NULL, keep this block over resets */
} AllocSetContext;

typedef AllocSetContext* AllocSet;

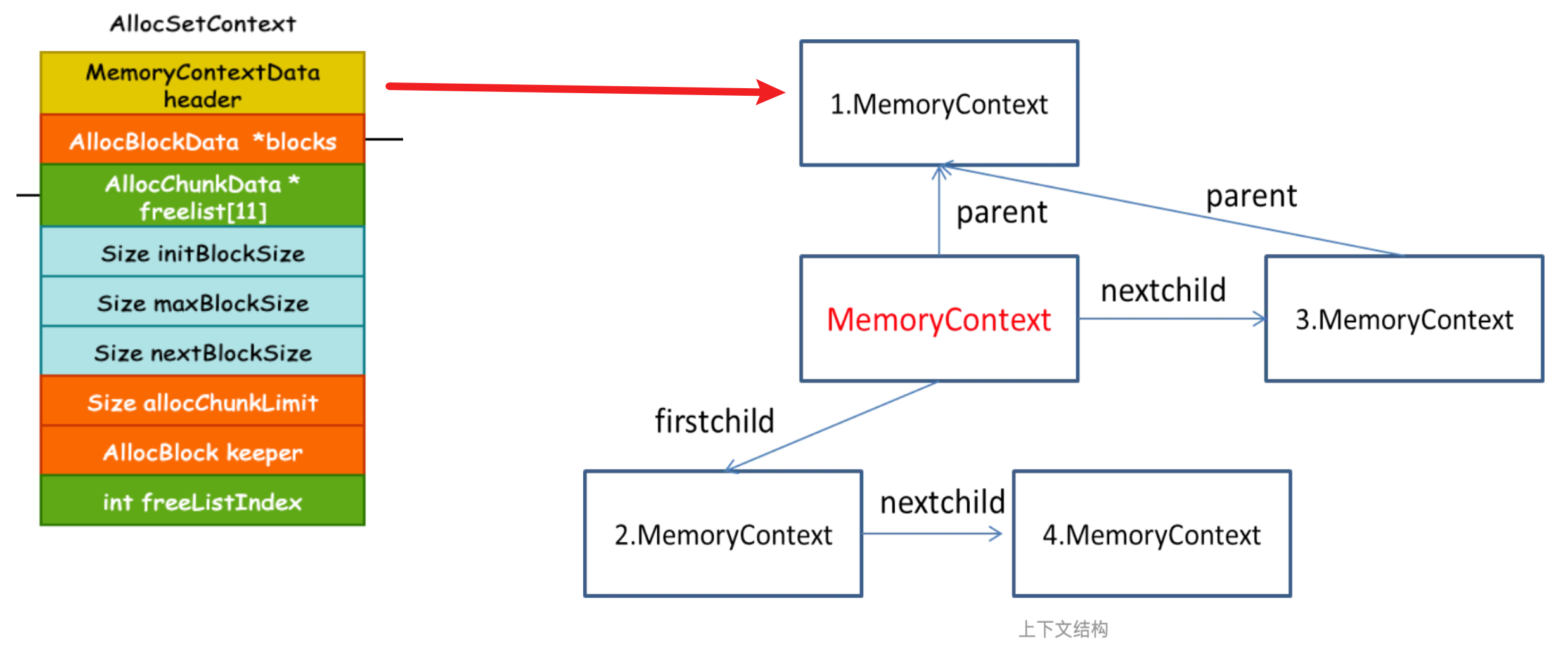

AllocSetContext将MemoryContextData作为结构体的第一个数据成员，当我们拿到MemoryContex时（也就是拿到了AllocSet），那么可以通过类型的强制转换拿到AllocSetContext（后续在blocks也可看到这个技巧的使用）。

typedef AllocSetContext* AllocSet;
typedef struct MemoryContextData* MemoryContext;

AllocSet set = (AllocSet) context;   // MemoryContext context；

AllocBlockData

AllocBlockData 是PG管理内存的基本单位，每次向OS申请都是Block的单位。

typedef struct AllocBlockData* AllocBlock;
typedef struct AllocBlockData{
    AllocSet    aset;           /* aset that owns this block */
    AllocBlock  prev;           /* prev block in aset's blocks list, if any */
    AllocBlock  next;           /* next block in aset's blocks list, if any */
    char       *freeptr;        /* start of free space in this block */
    char       *endptr;         /* end of space in this block */
}AllocBlockData;

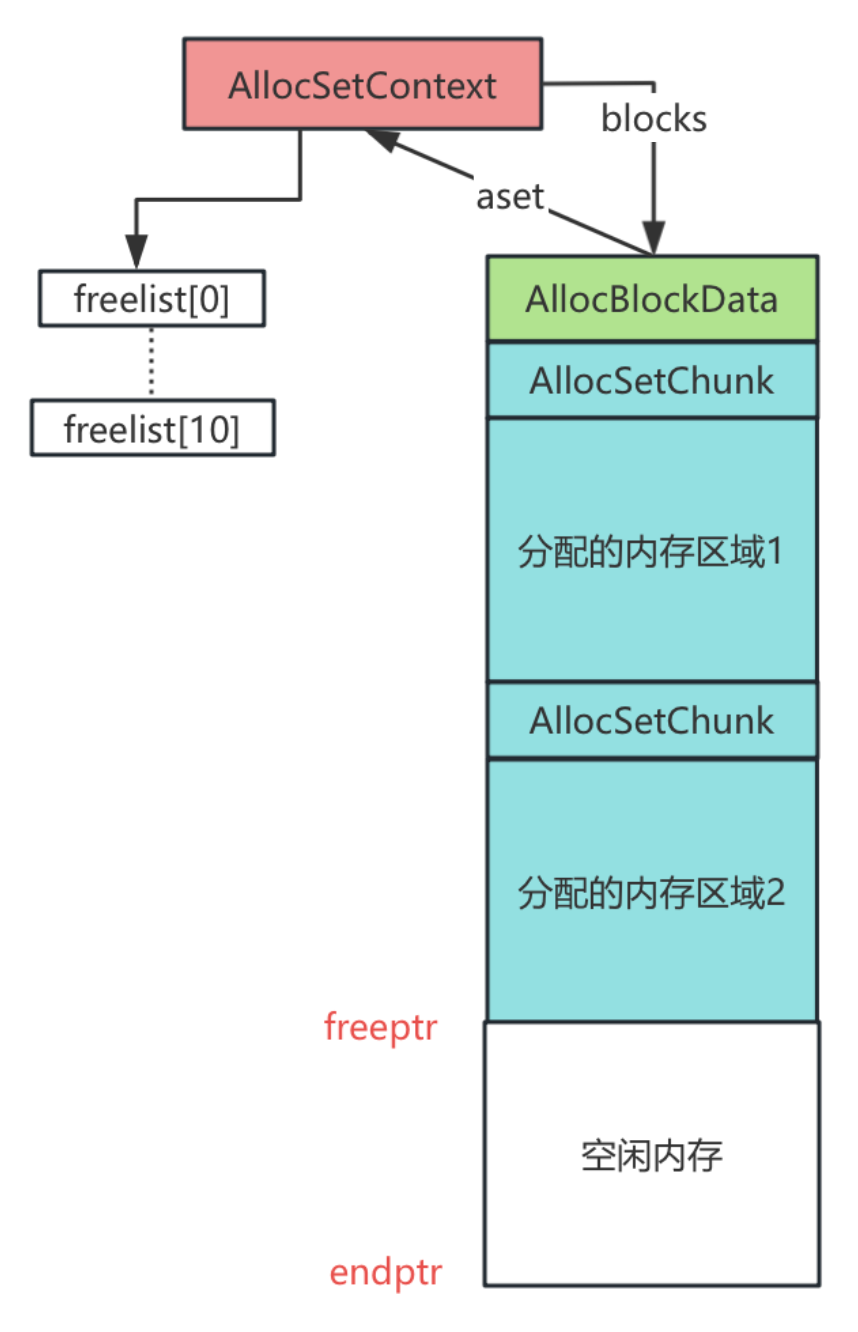

等等，不是说好内存会存在blocks中，怎么没看到一点内存的影子？实际上，这里也运用了申请的内存以AllocBlockData开头这一技巧，AllocBlockData的大小是固定的，而freeptr和endptr指向了可用空间的起始和结束地址。

#define ALLOC_CHUNKHDRSZ MAXALIGN(sizeof(AllocChunkData))
#define ALLOC_BLOCKHDRSZ MAXALIGN(sizeof(AllocBlockData))
// 除开申请的内存片以外，还需要为 AllocBlockData 和 AllocChunkData 预留空间
blksize = chunk_size + ALLOC_BLOCKHDRSZ + ALLOC_CHUNKHDRSZ;
// 向 OS 申请内存，这里使用的是 malloc
block = (AllocBlock) malloc(blksize);

AllocChunkData

前面我们已经知道了一个内存块（Block）中会被切割成一个或者多个内存片（Chunk），这个chunk的结构如下所示，同样，它也没有带有内存空间，只不过作为内存空间的头部（元信息）存在，标识着内存空间的大小。

#define ALLOC_CHUNKHDRSZ MAXALIGN(sizeof(AllocChunkData))
typedef struct AllocChunkData{
    void   *aset;           // 该指针有两个作用，使用时指向 AllocSet，空闲时作为 next 指针链接其空闲链表
    Size    size;           // 内存片的实际大小，以 2 的幂为大小进行向上取整
    Size    requested_size; // debug 使用
} AllocChunkData;

freelist

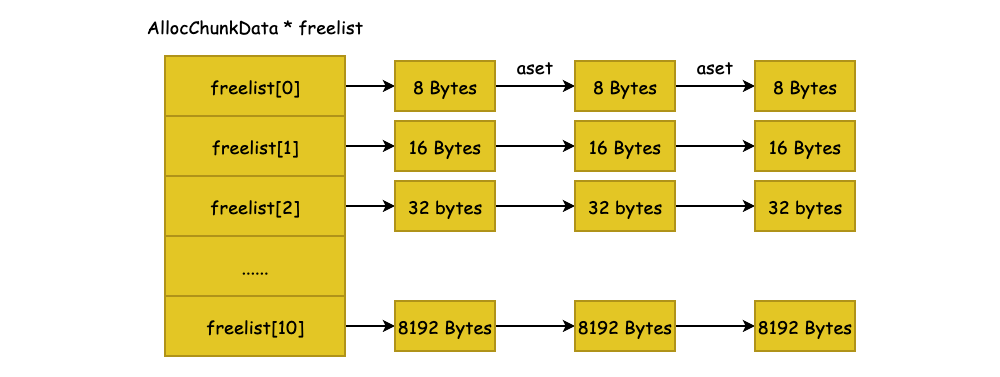

freelist管理了零碎的内存片，数组的大小默认为 11，能够保存 11 种不同大小的空闲内存片，对于数组的第 K 个元素，其保存的内存片大小为 2^(K+2) 字节。K 从 1 开始取值，也就是说，freelist 数组中最小的内存片大小为 8 Bytes，最大的内存片为 8192 bytes（默认情况下），相同大小的内存片由链表链接。

当我们使用完内存空间后，chunk块不会马上调用free返回给操作系统，而是挂载到freelist上，方便下次查找合适的内存块使用。

内存分配

在 PostgreSQL 中，所有内存的申请、释放和重置都是在内存上下文中进行的，因此不会直接使用 malloc()、realloc() 和 free() 系统调用函数，而是使用 palloc()、repalloc() 和 pfree() 来实现内存的分配、重分配和释放。

palloc

void * palloc(Size size){
	void	   *ret;
	// 在当前内存上下文中进行内存分配
	MemoryContext context = CurrentMemoryContext;
	// 将 isReset 标志位设置为 false，那么在释放内存上下文时就需要清理其内存
	context->isReset = false;
	// 此处为多态实现，目前只有 AllocSetAlloc() 这一个实现
	ret = context->methods->alloc(context, size);
	if (unlikely(ret == NULL)){
	    // 此处将打印 OOM 错误信息
	}
	return ret;
}

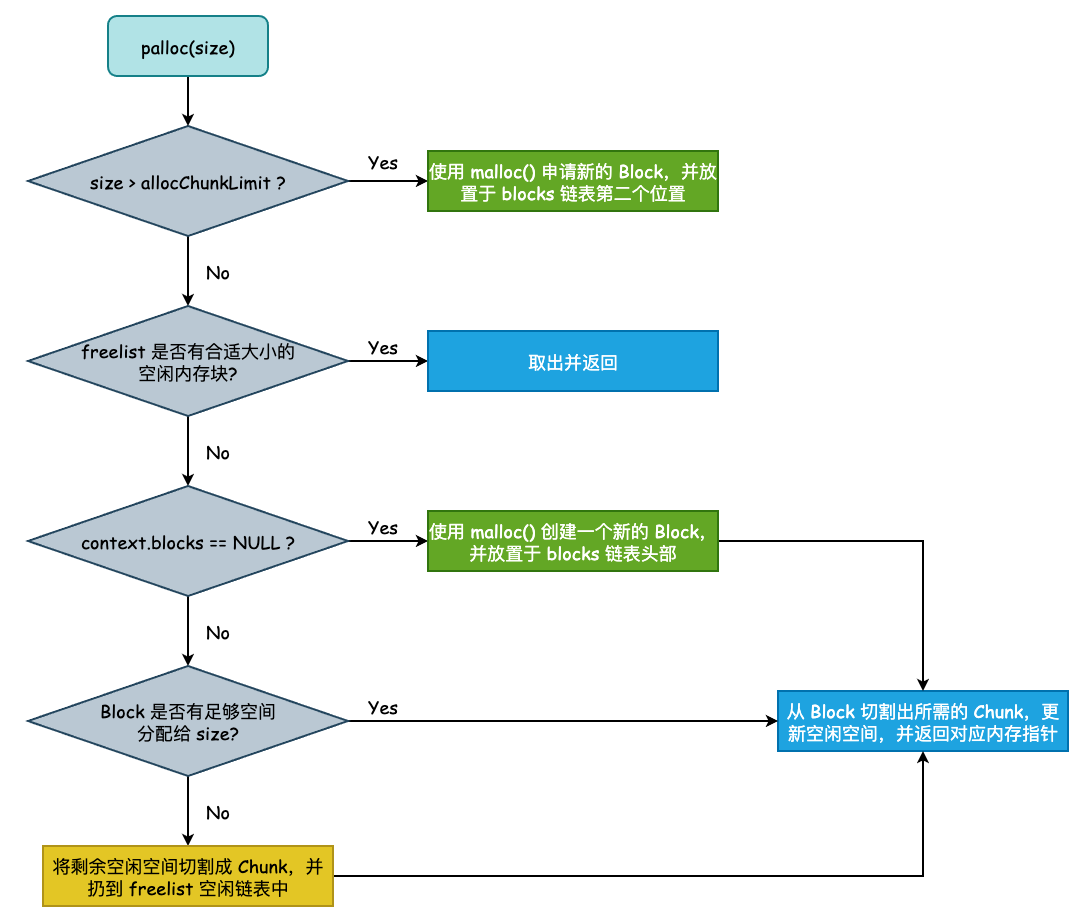

在 palloc() 方法中，内存分配实际上会调用 AllocSetAlloc() 方法，根据申请的size有不同的处理方法：

1. size大于allocChunkLimit，说明size太大了，超过现在freelist和chunk的最大大小，需要重新申请block
2. freelist中查找合适大小的空间，如果没有，进入到第3步
3. 申请新的block，从block中切割chunk

// 补充代码

上述的逻辑还比较粗糙，实际上还有一些有意思的小点：

• 当申请的内存大于allocChunkLimit时，会申请新内存块，该块只存放一个内存片，并且这个内存片释放后不会被freelist管理，直接释放free

• 当freelist空间不够，block空间也不够时，旧的block会被切割成chunk扔到freelist中（物尽其用）

pfree

/*
 * pfree
 *		Release an allocated chunk.
 */
void pfree(void* pointer){
    MemoryContext context = NULL;

    /*
     * Try to detect bogus pointers handed to us, poorly though we can.
     * Presumably, a pointer that isn't MAXALIGNED isn't pointing at an
     * allocated chunk.
     */
    Assert(pointer != NULL);
    Assert(pointer == (void*)MAXALIGN(pointer));

    context = ((StandardChunkHeader*)((char*)pointer - STANDARDCHUNKHEADERSIZE))->context;
    AssertArg(MemoryContextIsValid(context));

    (*context->methods->free_p)(context, pointer);
}

首先，从注释中我们可以get到很重要一点就是：内存分配是以chunk为单位的，那么我们归还的时候也要检查它是否是一个chunk。

context = ((StandardChunkHeader*)((char*)pointer - STANDARDCHUNKHEADERSIZE))->context; 这句话计算真正的chunk 头地址，然后通chunk头知道当前属于哪个内存上下文，从而正确释放内存。

typedef struct StandardChunkHeader {
    MemoryContext context; /* owning context */
    Size size;             /* size of data space allocated in chunk */
    Size requested_size;
} StandardChunkHeader;

typedef struct AllocChunkData{
    void   *aset;           // 该指针有两个作用，使用时指向 AllocSet，空闲时作为 next 指针链接其空闲链表
    Size    size;           // 内存片的实际大小，以 2 的幂为大小进行向上取整
    Size    requested_size; // debug 使用
} AllocChunkData;

在看内存上下文的free_p函数：

template <bool enable_memoryprotect, bool is_shared, bool is_tracked>
void GenericMemoryAllocator::AllocSetFree(MemoryContext context, void* pointer)
{
    AllocSet set = (AllocSet)context;
    AllocChunk chunk = AllocPointerGetChunk(pointer);
    Size tempSize = 0;
    MemoryProtectFuncDef* func = NULL;

    AssertArg(AllocSetIsValid(set));

    /*
     * If this is a shared context, make it thread safe by acquiring
     * appropriate lock
     */
    if (is_shared) {
        MemoryContextLock(context);
        func = &SharedFunctions;
    } else {
        CHECK_CONTEXT_OWNER(context);
        if (context->session_id > 0)
            func = &SessionFunctions;
        else
            func = &GenericFunctions;
    }

    AllocFreeInfo(set, chunk);

#ifdef MEMORY_CONTEXT_CHECKING
    /* Test for someone scribbling on unused space in chunk */
    if (chunk->requested_size != (Size)MAXALIGN(chunk->requested_size) && chunk->requested_size < chunk->size)
        if (!sentinel_ok(pointer, chunk->requested_size - ALLOC_MAGICHDRSZ)) {
            if (is_shared) {
                MemoryContextUnlock(context);
            }
            ereport(PANIC, (errmsg("detected write past chunk end in %s", set->header.name)));
        }
    AllocMagicData* magic =
        (AllocMagicData*)(((char*)chunk) + ALLOC_CHUNKHDRSZ + MAXALIGN(chunk->requested_size) - ALLOC_MAGICHDRSZ);
    Assert(magic->aset == set && magic->size == chunk->size && magic->posnum == PosmagicNum);
#endif

#ifndef ENABLE_MEMORY_CHECK
    if (chunk->size > set->allocChunkLimit) {
#endif
        /*
         * Big chunks are certain to have been allocated as single-chunk
         * blocks.	Find the containing block and return it to malloc().
         */
        AllocBlock block = (AllocBlock)(((char*)chunk) - ALLOC_BLOCKHDRSZ);

        check_pointer_valid(block, is_shared, context, chunk);

        /* OK, remove block from aset's list and free it */
        if (block->prev)
            block->prev->next = block->next;
        else
            set->blocks = block->next;

        if (block->next)
            block->next->prev = block->prev;

        tempSize = block->allocSize;

        set->totalSpace -= block->allocSize;

        /* clean the structure of block */
        block->aset = NULL;
        block->prev = NULL;
        block->next = NULL;
        block->freeptr = NULL;
        block->endptr = NULL;
        block->allocSize = 0;

        if (is_tracked)
            MemoryTrackingFreeInfo(context, tempSize);

        if (GS_MP_INITED)
            (*func->free)(block, tempSize);
        else
            gs_free(block, tempSize);
#ifndef ENABLE_MEMORY_CHECK
    } else {
        /* Normal case, put the chunk into appropriate freelist */
        int fidx = AllocSetFreeIndex(chunk->size);

        chunk->aset = (void*)set->freelist[fidx];
        set->freeSpace += chunk->size + ALLOC_CHUNKHDRSZ;

#ifdef MEMORY_CONTEXT_TRACK
        chunk->file = NULL;
        chunk->line = 0;
#endif
#ifdef MEMORY_CONTEXT_CHECKING
        /* Reset requested_size to 0 in chunks that are on freelist */
        chunk->requested_size = 0;
        chunk->prenum = 0;
        AllocMagicData* magic =
            (AllocMagicData*)(((char*)chunk) + ALLOC_CHUNKHDRSZ + MAXALIGN(chunk->requested_size) - ALLOC_MAGICHDRSZ);
        magic->aset = NULL;
        magic->size = 0;
        magic->posnum = 0;
#endif
        set->freelist[fidx] = chunk;
        Assert(chunk->aset != set);
    }
#endif
    if (is_shared)
        MemoryContextUnlock(context);
}

其中主要逻辑就是：

1. 归还的内存大于allocChunkLimit时，直接释放。
2. 归还的内存小于allocChunkLimit时，挂到freelist上。

*func->free 目前可以直接理解为调用操作系统的free函数，实际上结合is_shared和context->session_id参数引出了openGauss的内存保护机制，这里避开不谈。

---

最后是一张内存关系图，展示了经过一段时间后的内存情况：

总结

1. 内存上下文以block单位向OS拿内存，以chunk的单位分配内存。
2. palloc和pfree的语义是从上下文拿内存和归还内存，内存申请和释放的单位都是chunk。

最后，非常感谢这两篇文章，里面的图很好用直接拿来用了，希望大家也去看一看这两篇文章：

• https://www.jianshu.com/p/d22bdfe5a6e8
• https://smartkeyerror.com/PostgreSQL-MemoryContext
